스틸 스텐레스 및 카본 스틸에 셀프 태핑 나사 인서트

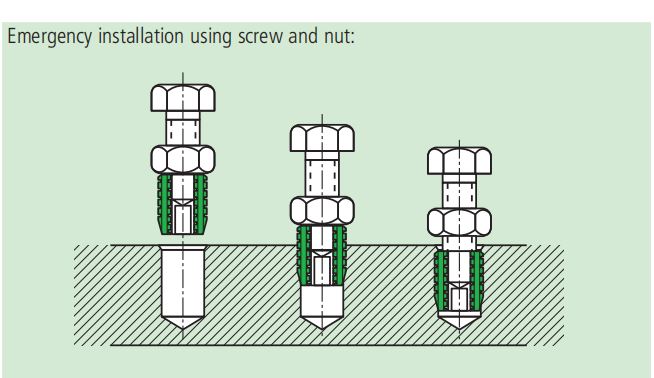

강철에 셀프 탭 스레드 인서트 스테인리스 강철과 탄소강은 미리 성형 된 구멍 또는 미리 구멍에 나사로 고정되어 영구 설치를 위해 자체 스레드를 벽에 자릅니다. 탭핑의 시간과 비용을 없애줍니다. 강한 마모 및 진동 방지 실을 제공합니다. 스틸 인서트는 아연 도금과 깨끗한 크로메이트 처리로 경화됩니다. 스테인리스 타입 303입니다. 손으로 설치 도구와 함께 설치할 수 있습니다. 나열된 구멍 크기는 참고 용입니다. 실험을 통해 최적의 구멍 크기를 결정할 수 있습니다. 매입 설치에는 60도 카운터 싱크가 필요합니다. 알루미늄, 알루미늄 합금, 마그네슘 및 연강에 사용.

다음 자재에 설치하기에 적합합니다.

- 경합금

- 주철, 황동, 청동 NF 금속

- 플라스틱, 라미네이트

- 활엽수


재질 및 마감 :

- 스테인레스 스틸 303, 부동 태화

- 탄소강, 아연 도금, 황색 크롬 도금

요청시 기타 자료, 디자인 및 마감 :

-놋쇠

- 탄소강 , 아연 도금, 청색 부동 태화 처리

- 탄소강 , 아연 / 니켈 도금, 투명 부동화 처리

기술 파라미터 :

치수 (mm)

미터법 시리즈
탄소강 부품 번호	스테인레스 스틸 부품 번호	내부 스레드	외부 스레드		길이	수신에 대한 지침 값 구멍 지름	최소 시추공 깊이 막힌 구멍 용
탄소강 (1215)	SUS303	에이	이자형	피	비	엘	티
307030001	307030002	M3	5	0.6	4	4.7-4.8	6
308030001	308030002	M3	5	0.6	6	4.7-4.8	8
307035001	307035002	M3.5	6	0.8	5	5.6 내지 5.7	7
308035001	308035002	M3.5	6	0.8	8	5.6 내지 5.7	10
307040001	307040002	M4	6.5	0.8	6	6.1에서 6.2	8
308040001	308040002	M4	6.5	0.8	8	6.1에서 6.2	10
307050001	307050002	M5	8	1	7	7.6-7.7	9
308050001	308050002	M5	8	1	10	7.6-7.7	13
307060001	307060002	M6	10	1.25	8	9.5 내지 9.6	10
308060001	308060002	M6	10	1.25	12	9.5 내지 9.6	15 명
307080001	307080002	M8	12	1.5	9	11.3 내지 11.5	11
308080001	308080002	M8	12	1.5	14	11.3 내지 11.5	17
307100001	307100002	M10	14	1.5	10	13.3 내지 13.5	13
308100001	308100002	M10	14	1.5	18	13.3 내지 13.5	22 개월
307120001	307120002	M12	16	1.75	12	15.2 ~ 15.4	15 명
308120001	308120002	M12	16	1.75	22 개월	15.2 ~ 15.4	26 세
307140001	307140002	M14	18	2	14	17.2-17.4	17
308140001	308140002	M14	18	2	24	17.2-17.4	28
307160001	307160002	M16	20	2	14	19.2-19.4	17
308160001	308160002	M16	20	2	24	19.2-19.4	28
307180001	307180002	M18	22 개월	2	18	21.2 내지 21.4	21
308180001	308180002	M18	22 개월	2	24	21.2 내지 21.4	28
308200001	308200002	M20	26 세	2	27	25.2 ~ 25.4	31
308220001	308220002	M22	26 세	2	30	25.2 ~ 25.4	34
308240001	308240002	M24	30	2	30	29.2 ~ 29.4	34
