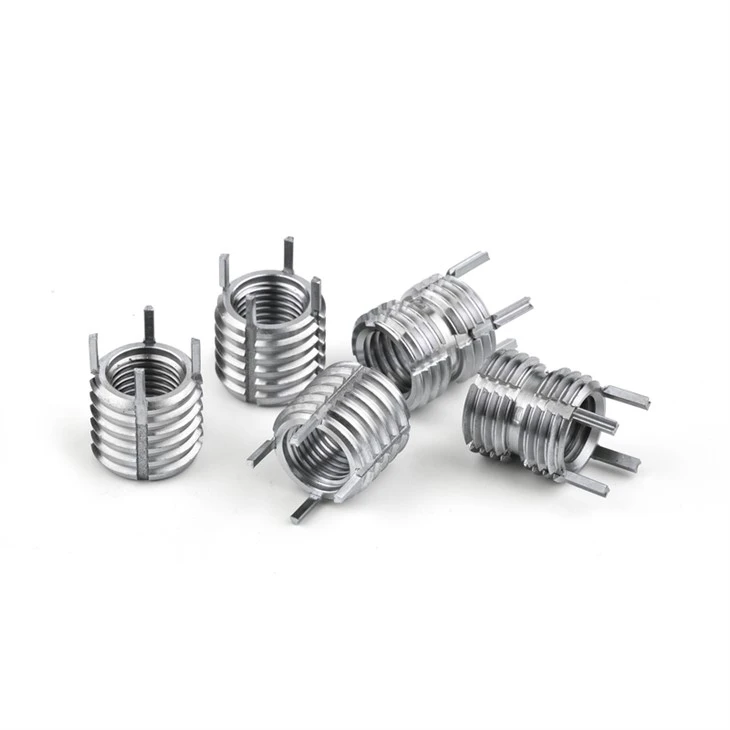

메트릭 키 잠금 나사 볼트 삽입 :

키 잠금 나사 삽입

스테인레스 스틸 키 잠금 삽입 - 미터법

탄소 강철 열쇠 잠그는 삽입 된 삽입 물 미터법

Key Locking Threaded Bolt Inserts는 높은 강도와 신뢰성을 제공하며 회전 및 인출 하중에 대한 높은 저항을 제공하도록 설계되었습니다. 탭 구멍에 설치 한 후 각 인서트의 잠금 키는 모재의 나사산을 통해 아래로 내려져 삽입물을 단단하고 영구적으로 제자리에 고정시킵니다.

이 키 잠금 나사 볼트 삽입물은 특히 보강 스터드 또는 볼트를 자주 제거 할 때 나사산 보강에 이상적입니다. 철, 비철 또는 비금속의 모재에 강하고 영구적 인 강철 실을 제공합니다. 키 잠금 삽입물은 벗겨 지거나 손상되거나 마모 된 실을 신속하게 수리하는 데에도 적합합니다.

로킹 키는 설치 중에 모재로 내려 보내 회전에 대해 긍정적 인 기계적 잠금을 제공합니다. 스레드 5/16 이상이있는 인서트에는 4 개의 잠금 키가 있으며 작은 크기에는 2 개의 잠금 키가 있습니다.

열쇠 잠김 볼트 삽입 형 특징 :

• 열쇠 고정 삽입물은 알루미늄, 주철, 강철 및 플라스틱을 포함한 거의 모든 재료에 사용할 수 있습니다.

• 키 잠금 삽입물은 회전에 대해 긍정적 인 기계적 잠금 장치를 제공합니다.

• Key Locking Inserts의 높은 강도와 유연성으로 최대 인장 강도 제공

• 키 잠금 삽입 장치는 설치 및 제거가 쉽고 표준 드릴 및 탭을 사용하여 설치할 수 있습니다. (설치 키트는 필요한 경우 사용할 수 있습니다)

• Key Locking Inserts에는 사전 와인 더 도구가 필요하지 않습니다.

• 열쇠 잠금 삽입물은 설치 중에 교차 스레드가 거의 불가능합니다.


자료:	삽입물	탄소강 - C1215 또는 이와 동등한 제품
		스테인레스 스틸 - 303 또는 이와 동등한 것
	열쇠	302 CRES 또는 동급
끝:	탄소강 - 아연 인산염
	스테인레스 스틸 - 부동 태화 처리
공차 : 달리 명시되지 않는 한 ± 0.25 mm
크기 : 아래의 모든 치수는 밀리미터

기술적 인 매개 변수 :

얇은 벽 - 메트릭 시리즈
끼워 넣다					설치					제거
탄소 부품 번호	스테인레스 부품 번호	내부 스레드 클래스 6H	외부 스레드 클래스 6g	길이.	설치 공구 부품 번호	탭 드릴 크기	C'Sink 지름 + 0.25 / - 00	쓰레드 탭		송곳
								크기 클래스 6H	최소 깊이	크기	깊이
25847	26347	M2- 0.4	M4-7.7	3.0	24697	3.4	4.1	M4-7.7	4.0	2.8	2.0
25848	26348	M2.5- 0.45	M4.5- 0.75	3.8	24698	3.9	4.6	M4.5- 0.75	5.0	3.0	2.0
25849	26349	M3- 0.5	M5- 0.8	4.25	24699	4.4	5.1	M5- 0.8	5.5	3.5	2.25
25950	26350	M4-7.7	M6- 0.75	5.25	24750	5.5	6.1	M6- 0.75	6.5	4.6	2.5
25951	26351	M 5-0.8	M8-1.25	8.0	24751	6.9	8.25	M8-1.25	9.5	5.50	4.00
25952	26352	M6-1	M10-1.25	10.0	24752	8.8	10.25	M10-1.25	11.5	7.50	4.75
25953	26353	M8-1.25	M12-1.25	12.0	24753	10.8	12.25	M12-1.25	13.5	9.50	4.75
26153	26553	M8-1
25955	26355	M10-1.5	M14-1.5	14.0	24755	12.8	14.25	M14-1.5	15.5	11.50	4.75
26155	26555	M10-1.25
25956	26356	M12-1.75	M16-1.5	16.0	24756	14.75	16.25	M16-1.5	17.5	13.50	4.75
26156	26556	M12-1.25

헤비 듀티 - 메트릭 시리즈
끼워 넣다					설치					제거
탄소 부품 번호	스테인레스 부품 번호	내부 스레드 클래스 6H	외부 스레드 클래스 6g	길이.	설치 공구 부품 번호	탭 드릴 크기	C'Sink 지름 + 0.25 / - 00	쓰레드 탭		송곳
								크기 클래스 6H	최소. 깊이	크기	깊이
25963	26363	M4-.7	M8-1.25	8.0	24763	6.90	8.25	M8-1.25	9.5	5.50	4.00
25964	26364	M5-.8	M10-1.25	10.0	24764	8.80	10.25	M10-1.25	12.5	7.50	4.75
25965	26365	M6-1	M12-1.25	12.0	24765	10.80	12.25	M12-1.25	14.5	9.50	4.75
25966	26366	M8-1.25	M14-1.5	14.0	24766	12.80	14.25	M14-1.5	16.5	11.50	4.75
26166	26566	M8-1
25967	26367	M10-1.5	M16-1.5	16.0	24767	14.75	16.25	M16-1.5	18.5	13.50	4.75
26167	26567	M10-1.25
23596	26369	M12-1.75	M18-1.5	18.0	24769	16.75	18.25	M18-1.5	20.5	15.50	4.75
26169	26569	M12-1.25
25970	26370	M14-2	M20-1.5	20.0	24770	18.75	20.25	M20-1.5	22.5	17.50	4.75
26170	26570	M14-1.5
25971	26371	M16-2	M22-1.5	22.0	24771	20.50	22.25	M22-1.5	24.5	17.75	6.35
26171	26571	M16-1.5
26172	26572	M18-1.5	M24-1.5	24.0	24772	22.50	24.25	M24-1.5	26.5	19.75	6.35
25973	26373	M20-2.5	M30-2	30.0	24773	28.00	30.25	M30-2	34.5	25.75	6.35
26173	26573	M20-1.5
26174	26574	M22-1.5	M32-2	32.0	24774	30.00	32.25	M32-2	36.5	27.75	6.35
25975	26375	M24-3	M33-2	33.0	24775	31.00	33.25	M33-2	37.5	28.75	6.35
26175	26575	M24-2
