메트릭 케 서트 록킹 스레드 인서트는 표준 중부 하 인서트보다 작은 OD 나사 사이즈를 가지므로 인발 강도가 약한 좁은 공간에 이상적입니다. Keensert 잠금 식 나사 삽입물은 특히 보강 스터드 또는 볼트를 자주 제거 할 때 나사산 보강에 이상적입니다. 이 인서트는 모재, 철, 비철 또는 비금속에 강력하고 영구적 인 스테인레스 스틸 나사를 제공합니다. Keensert locking threaded inserts는 박리되거나 손상되거나 마모 된 나사의 신속한 수리에도 매우 적합합니다. 키를 잠그면 삽입물이 회전하지 않습니다.

특징 :

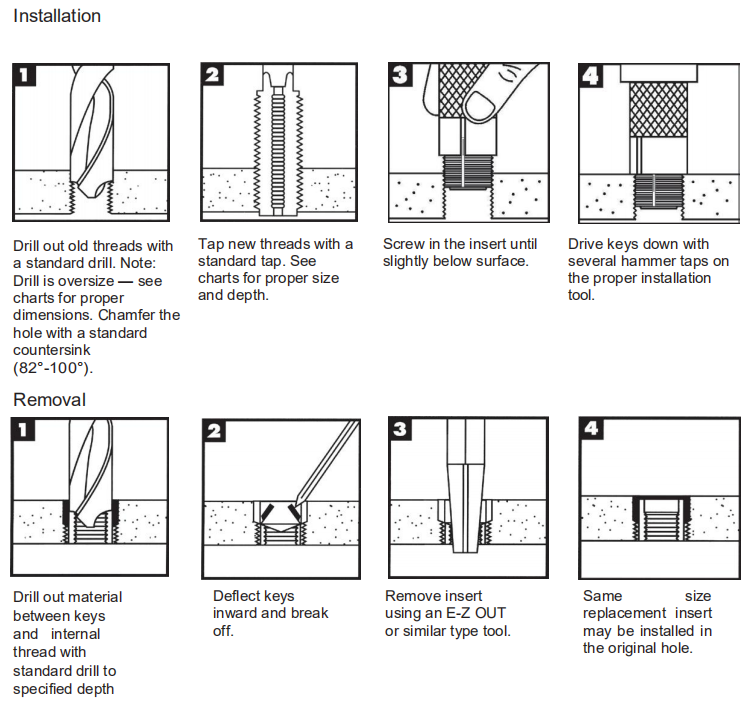

• 표준 드릴 및 탭으로 설치

• 간편한 설치 및 제거

• 다양한 재료에 사용될 수 있습니다 : 알루미늄, 마그네슘, 냉간 압연 강재

• 내 부식성을 높이고 마무리 할 수있는 부동 태화 처리

• Inch 시리즈의 카운터 보어 형 내부 나사; 메트릭 시리즈의 카운터 싱크 내부 스레드

대표적인 응용 분야 :

• 트럭, RV

• 기계, 소형 엔진

• 금형, 공구 및 다이

• MRO 작업

재질 : 탄소강 - C1215 또는 동급 제품

스테인레스 스틸 - 303 또는 이와 동등한 것

열쇠 - 302 CRES 또는 이와 동등한 것

마감 : 탄소강 - 아연 인산염

스테인레스 스틸 - 부동 태화 처리

허용차 : 달리 명시되지 않는 한 ± .010 인치 또는 ± 0.25mm.

치수 : 미터법 삽입은 밀리미터 단위입니다.

미터 / 인치 인서트는 미터법의 내부 스레드를 가지며

다른 모든 치수는 인치입니다.

키 : 내부 나사 크기가 5/16 또는 M7 이상인 삽입물에는

4 개의 잠금 키, 작은 크기에는 2 개의 잠금 키가 있습니다.

드릴 홀 공차 : 인치 - .234 - .500 = +.004 / - 001을 탭합니다.

인치 - .500 = + 0.005 / - .001

측정 항목 - 6.90 ~ 10.80 = + 1.00 / -. 025

측정 항목 - 12.80 이상 = + 1.30 / -. 025

KEENSERT 잠금 스레드 삽입 매개 변수 :

얇은 벽 - 메트릭 시리즈
끼워 넣다					설치					제거
탄소 부품 번호	스테인레스 부품 번호	내부 스레드 클래스 6H	외부 스레드 클래스 6g	길이.	설치 공구 부품 번호	탭 드릴 크기	C'Sink 지름 + 0.25 / - 00	쓰레드 탭		송곳
								크기 클래스 6H	최소 깊이	크기	깊이
25847	26347	M2- 0.4	M4-7.7	3.0	24697	3.4	4.1	M4-7.7	4.0	2.8	2.0
25848	26348	M2.5- 0.45	M4.5- 0.75	3.8	24698	3.9	4.6	M4.5- 0.75	5.0	3.0	2.0
25849	26349	M3- 0.5	M5- 0.8	4.25	24699	4.4	5.1	M5- 0.8	5.5	3.5	2.25
25950	26350	M4-7.7	M6- 0.75	5.25	24750	5.5	6.1	M6- 0.75	6.5	4.6	2.5
25951	26351	M 5-0.8	M8-1.25	8.0	24751	6.9	8.25	M8-1.25	9.5	5.50	4.00
25952	26352	M6-1	M10-1.25	10.0	24752	8.8	10.25	M10-1.25	11.5	7.50	4.75
25953	26353	M8-1.25	M12-1.25	12.0	24753	10.8	12.25	M12-1.25	13.5	9.50	4.75
26153	26553	M8-1
25955	26355	M10-1.5	M14-1.5	14.0	24755	12.8	14.25	M14-1.5	15.5	11.50	4.75
26155	26555	M10-1.25
25956	26356	M12-1.75	M16-1.5	16.0	24756	14.75	16.25	M16-1.5	17.5	13.50	4.75
26156	26556	M12-1.25

헤비 듀티 - 메트릭 시리즈
끼워 넣다					설치					제거
탄소 부품 번호	스테인레스 부품 번호	내부 스레드 클래스 6H	외부 스레드 클래스 6g	길이.	설치 공구 부품 번호	탭 드릴 크기	C'Sink 지름 + 0.25 / - 00	쓰레드 탭		송곳
								크기 클래스 6H	최소. 깊이	크기	깊이
25963	26363	M4-.7	M8-1.25	8.0	24763	6.90	8.25	M8-1.25	9.5	5.50	4.00
25964	26364	M5-.8	M10-1.25	10.0	24764	8.80	10.25	M10-1.25	12.5	7.50	4.75
25965	26365	M6-1	M12-1.25	12.0	24765	10.80	12.25	M12-1.25	14.5	9.50	4.75
25966	26366	M8-1.25	M14-1.5	14.0	24766	12.80	14.25	M14-1.5	16.5	11.50	4.75
26166	26566	M8-1
25967	26367	M10-1.5	M16-1.5	16.0	24767	14.75	16.25	M16-1.5	18.5	13.50	4.75
26167	26567	M10-1.25
23596	26369	M12-1.75	M18-1.5	18.0	24769	16.75	18.25	M18-1.5	20.5	15.50	4.75
26169	26569	M12-1.25
25970	26370	M14-2	M20-1.5	20.0	24770	18.75	20.25	M20-1.5	22.5	17.50	4.75
26170	26570	M14-1.5
25971	26371	M16-2	M22-1.5	22.0	24771	20.50	22.25	M22-1.5	24.5	17.75	6.35
26171	26571	M16-1.5
26172	26572	M18-1.5	M24-1.5	24.0	24772	22.50	24.25	M24-1.5	26.5	19.75	6.35
25973	26373	M20-2.5	M30-2	30.0	24773	28.00	30.25	M30-2	34.5	25.75	6.35
26173	26573	M20-1.5
26174	26574	M22-1.5	M32-2	32.0	24774	30.00	32.25	M32-2	36.5	27.75	6.35
25975	26375	M24-3	M33-2	33.0	24775	31.00	33.25	M33-2	37.5	28.75	6.35
26175	26575	M24-2
